سوئیچ PoE اچ آر یو آی HRUI HR900-AF-42N

سوئیچ HRUI HR900-AF-42N یک سوئیچ شبکه PoE غیرمدیریتی با 4 پورت PoE و 2 پورت Uplink است که برای راه‌اندازی شبکه‌های کوچک و متوسط و به‌خصوص سیستم‌های دوربین مداربسته تحت شبکه (IP) طراحی شده است. این سوئیچ امکان انتقال هم‌زمان برق و اطلاعات را از طریق کابل شبکه فراهم می‌کند و به همین دلیل برای پروژه‌هایی که تجهیزات PoE در آن‌ها استفاده می‌شود، گزینه‌ای کاربردی و اقتصادی محسوب می‌شود.

این مدل دارای 4 پورت PoE با سرعت 10/100Mbps و 2 پورت Uplink با سرعت 10/100Mbps است. پورت‌های PoE برای اتصال دوربین‌های IP و سایر تجهیزات سازگار با PoE استفاده می‌شوند و پورت‌های Uplink امکان اتصال سوئیچ به NVR، روتر، سوئیچ مرکزی یا شبکه اصلی را فراهم می‌کنند. تمامی پورت‌ها از قابلیت Auto MDI/MDIX پشتیبانی می‌کنند و برای استفاده از دستگاه نیازی به نصب نرم‌افزار یا انجام تنظیمات پیچیده نیست.

4 پورت PoE با پشتیبانی از 802.3af/at

پورت‌های PoE این مدل از استانداردهای IEEE 802.3af و IEEE 802.3at پشتیبانی می‌کنند. بر اساس مشخصات سازنده، توان خروجی هر یک از پورت‌های PoE حداکثر 30 وات است و مجموع بودجه توان PoE سوئیچ 65 وات اعلام شده است.

با استفاده از فناوری PoE، برق و داده موردنیاز تجهیزات سازگار از طریق یک کابل شبکه منتقل می‌شود. در پروژه‌های دوربین مداربسته، این ویژگی باعث کاهش نیاز به کابل‌کشی برق جداگانه برای هر دوربین و ساده‌تر شدن فرآیند نصب می‌شود.

ولتاژ خروجی PoE دستگاه نیز در محدوده 44 تا 57 ولت DC قرار دارد.

ظرفیت سوئیچینگ 1.2Gbps

HR900-AF-42N دارای Switching Capacity برابر با 1.2Gbps است و نرخ Packet Forwarding آن 0.8928Mpps اعلام شده است. این سوئیچ از روش Store and Forward برای انتقال بسته‌های شبکه استفاده می‌کند و دارای 768Kbit حافظه بافر و جدول آدرس MAC با ظرفیت 2K است.

با توجه به سرعت 10/100Mbps پورت‌های PoE و Uplink، این مشخصات برای شبکه‌های کوچک، سیستم‌های نظارت تصویری و اتصال تجهیزات تحت شبکه با ترافیک معمول مناسب است.

سه حالت کاری Normal، VLAN و Extend

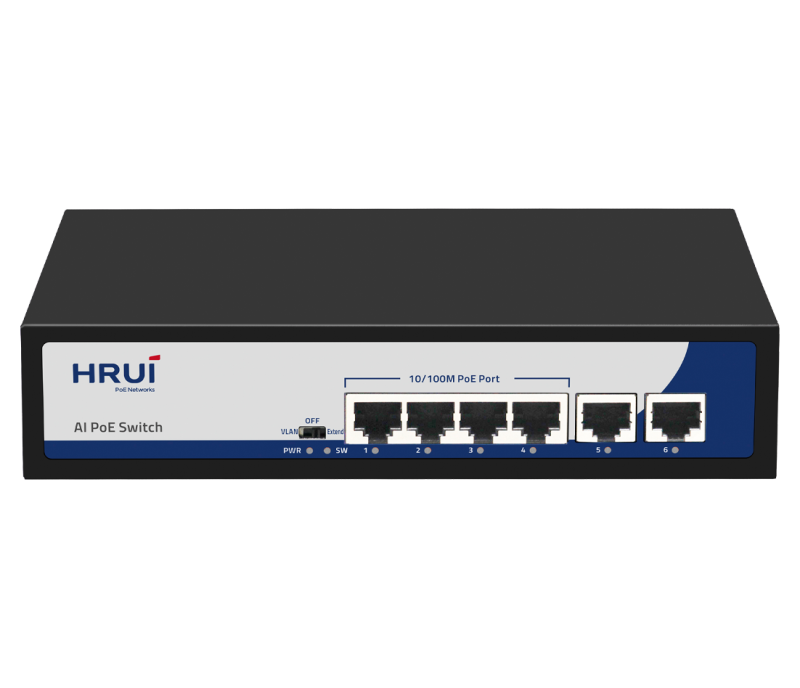

یکی از قابلیت‌های مهم HR900-AF-42N، امکان انتخاب حالت کاری دستگاه از طریق کلید روی بدنه است. این سوئیچ از سه حالت Normal، VLAN و Extend پشتیبانی می‌کند.

حالت Normal

در حالت Normal، تمام پورت‌ها می‌توانند با یکدیگر ارتباط داشته باشند. فاصله انتقال در این حالت تا حدود 100 متر است و سرعت پورت‌ها به‌صورت خودکار بین 10 و 100Mbps تنظیم می‌شود.

حالت VLAN

با فعال کردن حالت VLAN / Port Isolation، پورت‌های PoE از یکدیگر ایزوله می‌شوند؛ یعنی تجهیزات متصل به پورت‌های PoE نمی‌توانند مستقیماً با یکدیگر ارتباط برقرار کنند و ارتباط آن‌ها از طریق پورت‌های Uplink انجام می‌شود.

این قابلیت برای سیستم‌های دوربین مداربسته بسیار کاربردی است، زیرا ارتباط مستقیم میان دوربین‌های متصل به پورت‌های مختلف را محدود می‌کند. همچنین در حالت VLAN، قابلیت PoE Watchdog فعال می‌شود.

حالت Extend

حالت Extend برای پروژه‌هایی طراحی شده است که فاصله دوربین یا سایر تجهیزات PoE از سوئیچ بیشتر از محدوده معمول شبکه است.

در این حالت، فاصله انتقال برق و داده از طریق پورت‌های PoE می‌تواند تا 250 متر افزایش پیدا کند. البته سرعت انتقال در حالت Extend به 10Mbps محدود می‌شود؛ بنابراین این حالت بیشتر برای سیستم‌های نظارت تصویری و پروژه‌هایی مناسب است که افزایش برد انتقال اهمیت بیشتری نسبت به سرعت بالای شبکه دارد.

قابلیت PoE Watchdog

HRUI HR900-AF-42N از قابلیت AI PoE Watchdog نیز پشتیبانی می‌کند. این قابلیت وضعیت تجهیزات PoE متصل به سوئیچ را بررسی کرده و در صورت شناسایی تجهیزی که پاسخ نمی‌دهد یا ارتباط آن دچار مشکل شده است، امکان راه‌اندازی مجدد خودکار همان تجهیز را فراهم می‌کند.

این قابلیت برای سیستم‌های دوربین مداربسته اهمیت زیادی دارد؛ زیرا در صورت قطع یا هنگ کردن یک دوربین، نیازی به خاموش و روشن کردن دستی سوئیچ یا دوربین نیست و دستگاه می‌تواند فرآیند بازیابی اتصال را به‌صورت خودکار انجام دهد. در این مدل، PoE Watchdog در حالت‌های VLAN و Extend فعال می‌شود.

حفاظت در برابر Surge و ESD

HR900-AF-42N برای افزایش مقاومت در برابر نوسانات و تخلیه‌های الکتریکی، به مدارهای حفاظتی مجهز شده است. طبق مشخصات رسمی سازنده، دستگاه از Surge Protection تا 4KV در حالت Common Mode و 2KV در حالت Differential Mode پشتیبانی می‌کند.

همچنین سطح حفاظت ESD تا 8KV در حالت Air و 6KV در حالت Contact اعلام شده است. این قابلیت‌ها به افزایش پایداری دستگاه و محافظت بهتر از مدارهای شبکه در برابر برخی تخلیه‌ها و نوسانات الکتریکی کمک می‌کنند.

طراحی بدون فن و نصب آسان

این سوئیچ دارای بدنه فلزی و طراحی Fanless است؛ بنابراین برای خنک‌سازی دستگاه از فن مکانیکی استفاده نمی‌شود. ابعاد دستگاه 200 × 118 × 44 میلی‌متر و وزن خالص آن حدود 600 گرم اعلام شده است.

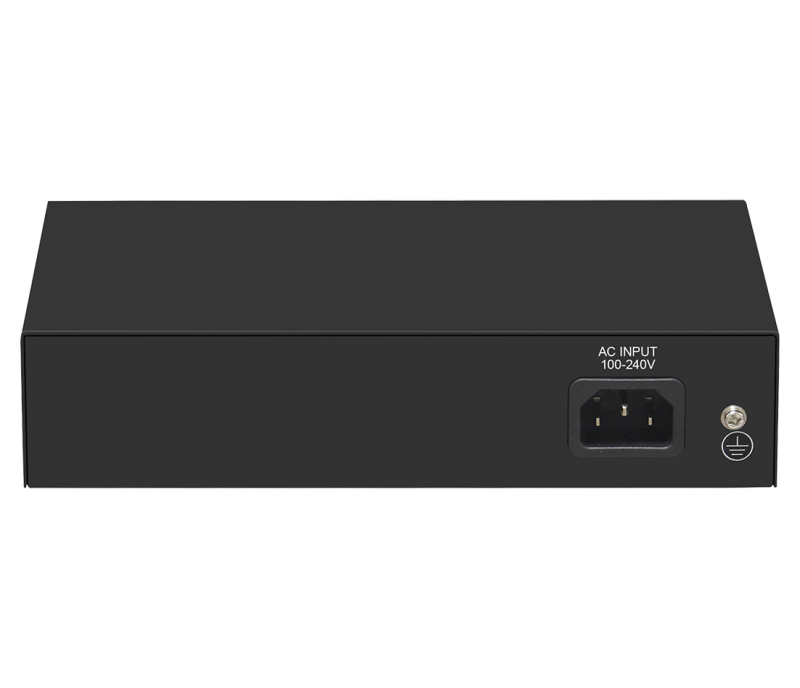

منبع تغذیه دستگاه داخلی بوده و ورودی برق آن AC 100 تا 240 ولت، 50/60Hz است. خروجی منبع تغذیه نیز 52V DC با جریان 1.25A اعلام شده است. دستگاه برای نصب رومیزی طراحی شده است.

کاربردهای HRUI HR900-AF-42N

این سوئیچ با توجه به 4 پورت PoE، دو پورت Uplink، قابلیت VLAN، Extend و PoE Watchdog، برای پروژه‌هایی که تعداد محدودی تجهیزات PoE دارند گزینه مناسبی است.

از کاربردهای اصلی آن می‌توان به موارد زیر اشاره کرد:

• اتصال و تأمین برق دوربین‌های مداربسته IP
• راه‌اندازی شبکه‌های نظارت تصویری کوچک
• اتصال اکسس‌پوینت‌های PoE
• اتصال تلفن‌های IP سازگار با PoE
• استفاده در دفاتر، فروشگاه‌ها و محیط‌های تجاری
• انتقال برق و داده تجهیزات PoE از طریق یک کابل شبکه
• پروژه‌هایی که نیاز به انتقال PoE تا فاصله 250 متر دارند

در مجموع، HRUI HR900-AF-42N یک سوئیچ PoE غیرمدیریتی و کاربردی است که با 4 پورت PoE، 2 پورت Uplink، پشتیبانی از استانداردهای IEEE 802.3af/at، توان PoE کلی 60 وات، ظرفیت سوئیچینگ 1.2Gbps، قابلیت VLAN، PoE Watchdog و Extend تا 250 متر، برای بسیاری از پروژه‌های دوربین مداربسته و شبکه‌های کوچک گزینه مناسبی محسوب می‌شود.
